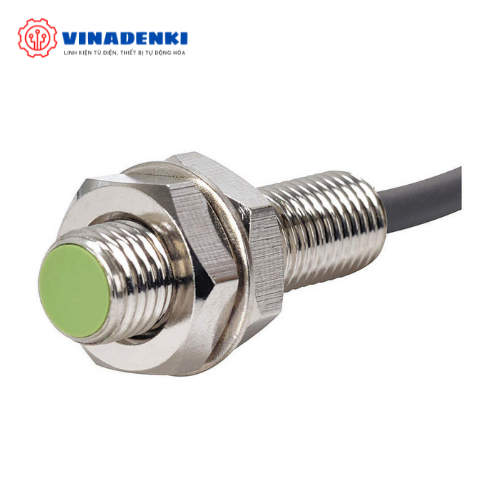

Cảm biến từ PR12-4DN

Khoảng cách phát hiện: 4mm
Ngõ ra điều khiển: 3 dây
Nguồn cấp: 12-24V
Kiểu: Tròn, Ø12mm
Loại: NPN
Dây nâu: 24Vdc
Dây xanh dương: 0Vdc
Dây đen: Ngõ ra

Cảm biến từ thuộc nhóm cảm biến tiệm cận (proximity sensor), là thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ phát hiện vật mang từ tính (chủ yếu là sắt), không tiếp xúc, ở khoảng cách gần (khoảng vài mm đến vài chục mm). Nhờ nhiều tính năng ưu việt, cảm biến từ được ứng dụng nhiều vào cuộc sống trong các lĩnh vực: nước giải khát, đóng hộp, thực phẩm, linh kiện điện tử.....

Nguyên lý hoạt động loại NPN

Nguyên lý hoạt động loại PNP

Cảm biến từ hoạt động như thế nào?

Cách đấu nối cảm biến từ
