SERIAL USR-W610

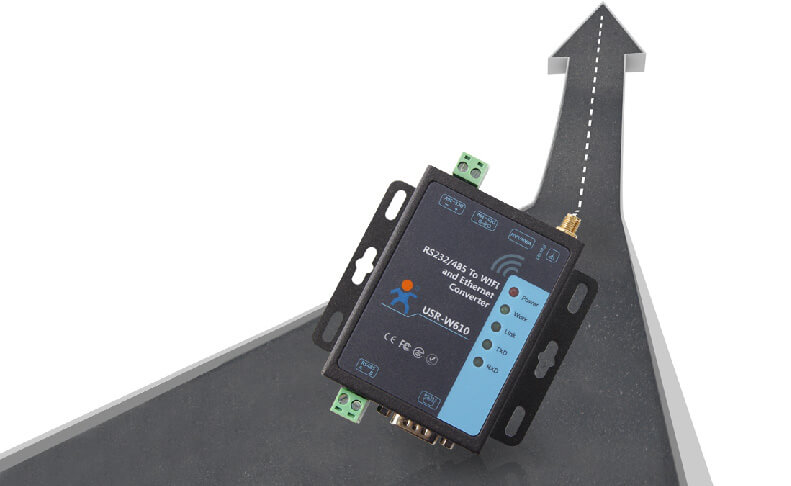

Giới thiệu về module W610

Kết nối với biến tần dùng Module W610

Kết nối với PLC dùng Module W610

Tính năng
1.Hỗ trợ các tiêu chuẩn không dây WIFI@2.4GHz 802.11b / g / n, RS232 / RS485 đến 802.11 a / b / g / n WLAN Serial Device Server

2.Hỗ trợ chế độ TCP Server / TCP Client / UDP Server / UDP Client / https Client.

3.Hỗ trợ AP, STA, AP + STA.

4.Hỗ trợ cổng nối tiếp RS232 hoặc RS485.

5. hỗ trợ bảo vệ tĩnh điện.

6.Hỗ trợ chức năng gói nhận dạng.

7.Hỗ trợ chức năng gói nhịp tim.

8.Hỗ trợ chức năng Websocket.

9.Hỗ trợ chức năng đặt lại thời gian chờ, chức năng đặt lại thời gian.

10.Hỗ trợ Web Server, phần mềm thiết lập, lệnh nối tiếp / mạng AT để cấu hình mô-đun.

11.Hỗ trợ tải lại phần cứng.

12.Hỗ trợ liên kết usrl.

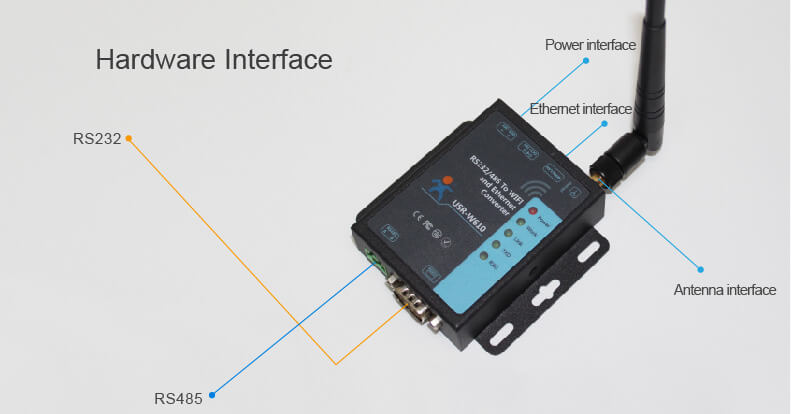

Giao diện phần cứng

Giao diện nguồn kép & chức năng thăm dò Modbus.

Sơ đồ khối chức năng

EFT
Bộ chuyển đổi RS232 sang WiFi / Bộ chuyển đổi RS485 sang WiFi USR-W610 đã vượt qua thử nghiệm EFT, khi có dòng điện cao tức thời trong mạch (chẳng hạn như sét, công tắc nguồn, v.v.), nó có thể đảm bảo rằng phần cứng của thiết bị không bị hỏng.

Công suất: 2KV
Giao diện Ethernet 232 485: 2KV

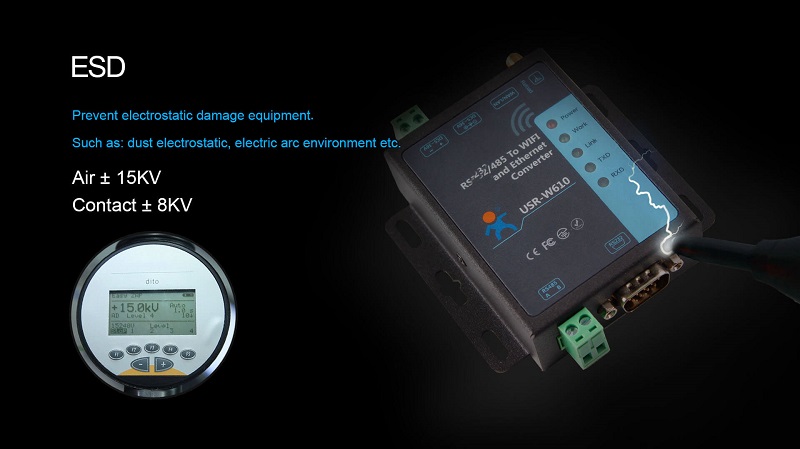

ESD

Giám sát

Chế độ làm việc
Chế độ truyền trong suốt

Trong chế độ này, tất cả dữ liệu được truyền / nhận không được phân tích cú pháp giữa cổng nối tiếp và giao diện WiFi. Nó giảm thiểu sự phức tạp trong việc sử dụng của người dùng.

Chế độ khách https

Trong chế độ này, dữ liệu nối tiếp sẽ được gửi đến máy chủ https thông qua phương thức yêu cầu https GET / POST / PUT.

Chế độ lệnh AT

Trong chế độ này, người dùng có thể truy vấn / thiết lập các tham số thông qua các lệnh AT nối tiếp hoặc lệnh AT mạng.

Các tính năng đặc biệt

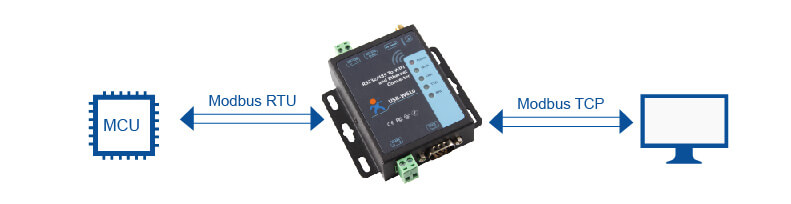

Chế độ thăm dò Modbus

Trong chế độ này, nó hỗ trợ chuyển đổi lẫn nhau Modbus TCP và Modbus RTU.

Chức năng gói nhịp tim

Bộ chuyển đổi RS232 sang WiFi / Bộ chuyển đổi RS485 sang WiFi USR-W610 hỗ trợ gói nhịp tim mạng và gói nhịp tim nối tiếp. Gói nhịp tim mạng thông báo cho máy chủ rằng nó đang ở trạng thái hoạt động và nó duy trì kết nối bình thường với máy chủ bằng cách liên tục gửi gói nhịp tim. Gói nhịp tim cổng trên không thông báo cho thiết bị nối tiếp rằng USR-W610 đang ở trạng thái hoạt động và chủ động để lấy dữ liệu cảm biến không thể chủ động để đẩy.

Giao thức phân phối ổ cắm

USR-W610 hỗ trợ SDP, bạn có thể thêm một số tiêu đề nhất định vào dữ liệu nối tiếp. Nó sẽ gửi dữ liệu đến ổ cắm khác nhau bằng tiêu đề khác. Dữ liệu nhận được từ các
socket sẽ được thêm các tiêu đề khác nhau trước khi chúng được gửi đến nối tiếp.

Chức năng khởi động lại thường xuyên

USR-W610 hỗ trợ chức năng hẹn giờ và hết thời gian khởi động lại giúp hệ thống chạy ổn định hơn.

Các ứng dụng

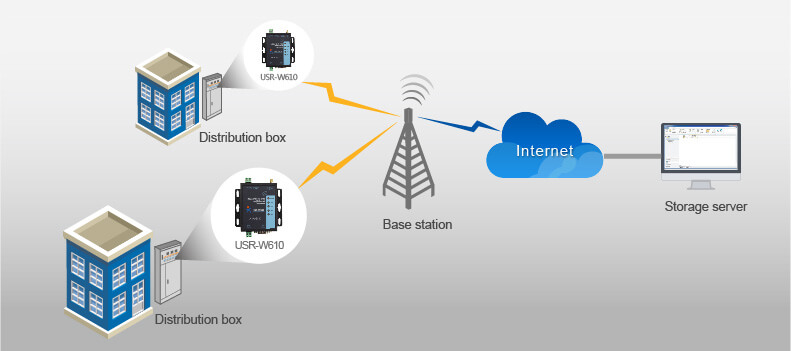

Giải pháp thu thập dữ liệu điện năng thông minh

1. Tích hợp chức năng định tuyến, hỗ trợ phương pháp kết nối mạng có dây hoặc WiFi.

2. Dữ liệu công tơ theo dõi chính xác, không chỉ tiết kiệm nhân lực và tài nguyên mà còn tạo điều kiện thuận lợi cho các biện pháp ứng phó đột xuất.

3. Thu thập dữ liệu nhanh chóng trong nền tảng giám sát và quản lý, nó tạo điều kiện thuận lợi cho việc quản lý điện thành phố sau đó để đạt được thành phố thông minh.

Nông nghiệp thông minh

1. Theo dõi tình hình trong nhà kính, chẳng hạn như tỷ lệ sử dụng tài nguyên nước, phân bón, v.v.

2.Để thu thập thông tin đất canh tác và theo dõi các thiên tai đột ngột, sau đó thực hiện các biện pháp kiểm soát tiêu chuẩn hóa.

3. Hoạt động hoàn toàn tự động mà không có sự can thiệp của con người, tiết kiệm nhân lực và đạt được sự kiểm soát chính xác trong nông nghiệp.

Phát hiện công nghiệp

1.Tùy thuộc vào môi trường trang web để chọn WiFi hoặc mạng có dây.

2. Thời gian thực phát hiện các sản phẩm rò rỉ không khí lẫn trong khóa chai.

3. dữ liệu giám sát truyền độ nhạy cao, dữ liệu chính xác có thể đảm bảo rằng giám sát mà không bị bỏ sót.
