Mini HMI không cần lập trình

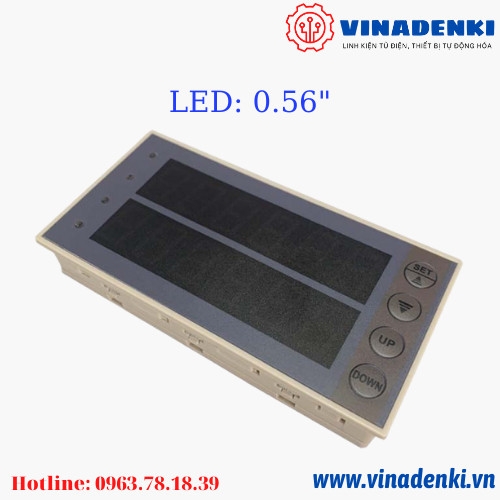

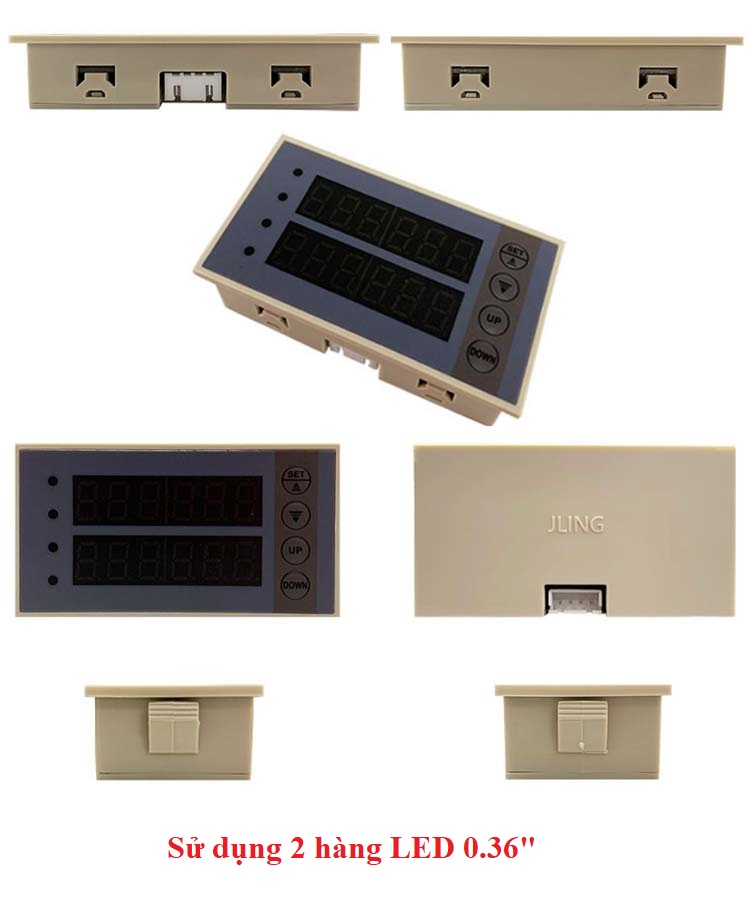

Loại 1 hàng sử dụng LED 0.56". Loại 2 hàng sử dụng LED .36"

Màn hình có 2  chế độ hiển thị: Chế độ hiển thị màn hình chính và chế độ cái đặt.

Chế độ màn hình chính:

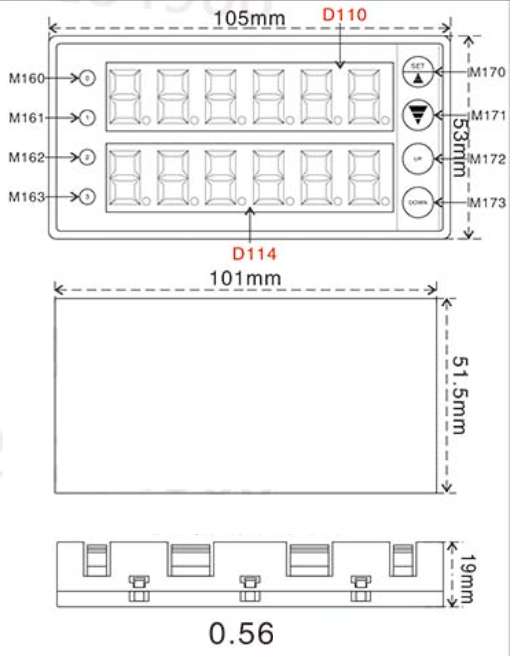

Ngay khi bật nguồn lên màn hình sẽ vào chế độ hiển thị màn hình chính, Hàng trên hiển thị ô nhớ D110, hàng dưới hiển thị giá trị ô nhớ D114. Các đèn led sẽ hiển thị trạng thái của các bit tương ứng M160, M161, M162, M163. Các nút nhấn sẽ tác động vào các bit M tương ứng: M170, M171, M172, M173

Chế độ cài đặt:

Muốn vào chế độ cài đặt chúng ta sẽ nhấn giữ phím SET 3s để vào chế độ cái đặt. Trong chế độ cài đặt chúng ta có thể thay đổi giá trị một số ô nhớ tương ứng trong PLC. Sau khi dùng các phím bấm thay đổi giá trị các ô nhớ chúng ta nhấn giữ phím SET 3s để trở về màn hình chính.
