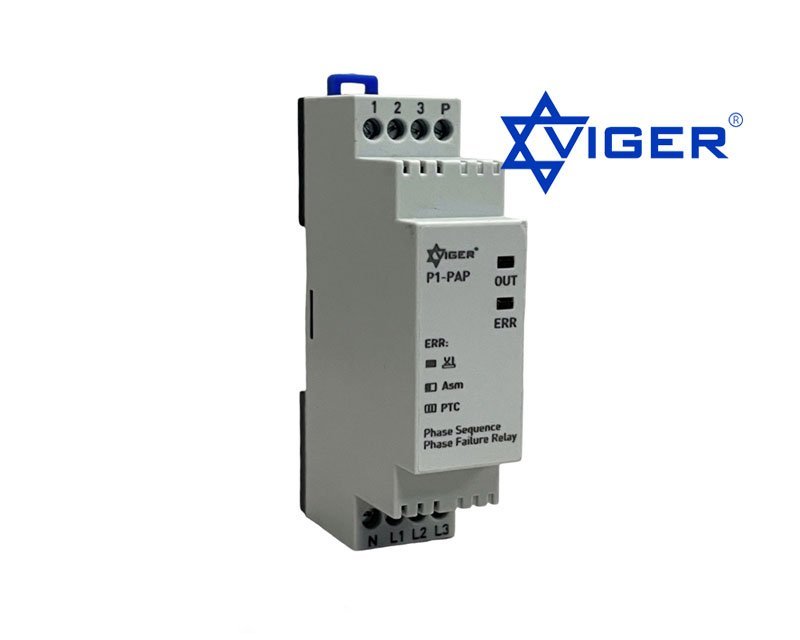

Rờ le (Relay) bảo vệ P1-PAP 220V

Hãng sản xuất: VINADENKI | Mã SKU: PVN446 | Tình trạng: Còn hàng

292.000₫

(Giá niêm yết chưa bao gồm thuế VAT - Giao hàng toàn quốc)

Sẵn sàng bàn giao

Thông tin sản phẩm

Nguồn cấp: 3 x 380V AC ve N
Tần số hoạt động: 50/60 Hz
Công suất hoạt động: < 6VA
Nhiệt độ hoạt động: -20°C … +55°C
Dung sai: ~30%
Hiển thị: OUT & ERR LEDs
Loại kết nối: Lắp ráp trên din rail.
Trọng lượng: 110gr
Ngõ ra: Contact 5A/250V AC
Độ cao hoạt động: < 2000m
Đường kính dây dẫn: Tối đa 2.5mm²

Số lượng:

ZALO KỸ THUẬT 0963.781.839

YÊU CẦU BÁO GIÁ 0963.781.838

Thiết bị bảo vệ pha P1-PAP, Nó có tác dụng bảo vệ ngược pha, mất pha trong các tủ điện công nghiệp, tủ điều khiển các hệ thống tự động.

P1-PAP là một trong các thiết bị bảo vệ hệ thống điều khiển, động lực của các hệ thống sử dụng nguồn 3 pha. Mất pha, ngược pha trong quá trình vận hành, nâng cấp và sửa chữa hệ thống nguồn điện 3 pha sẽ làm cho motor và các thành phần khác của hệ thống không hoạt động đúng như thiết kế. Điều đó có thể gây mất an toàn cho hệ thống cũng như nguy hiểm cho người vận hành. Chính vì những lẽ đó các bộ bảo vệ nguồn 3 pha ra đời giúp cho hệ thống được an toàn và ổn định hơn khi có các sự cố về nguồn điện xảy ra.

P1-PAP được lựa chọn lắp đặt trong hầu hết các hệ thống, tủ điện 3 pha trong công nghiệp. Nó thường được lắp đặt ngay sau MCCB, MCB của nguồn tổng 3 pha để phát hiện các hiện tượng lỗi nguồn và cảnh báo hệ thống cũng như không cho vận hành hệ thống. Tác dụng của nó phụ thuộc vào kỹ sư thiết kế hệ thống.

P1-PAP được sản xuất tại Thổ Nhĩ Kỳ, đảm bảo các tiêu chuẩn khắt khe về chất lượng của sản phẩm khi được sản xuất ở các nước Châu Âu, cũng chính vì lẽ đó mà sản phẩm được bảo hành l8 tháng. Thời gian bảo hành dài lâu chính là cam kết về chất lượng sản phẩm của nhà sản xuất đối với niềm tim mà khách hang đã lựa chọn P1-PAP.

Sử dụng một thiết bị có độ tin cậy cao như P1-PAP giúp cho hệ thống trở nên an toàn, ổn định vận hành liên tục trong môi trường công nghiệp. Nó được dùng trong mạng điện 3 pha 4 dây (3P+1N), Khi điện áp dây (điện áp giữa 2 pha bất kỳ) nhỏ hơn 280VAC ngõ ra của thiết bị sẽ tác động bảo vệ hệ thống qua ngõ ra relay NO/5A, 250VAC. Qua đó nó có thể ngắt hệ thống hoặc cảnh báo để người vận hành, quản lý biết để đưa ra các hành động cần thiết.

Là một kỹ sư thiết kế hệ thống bạn cần biết về các thiết bị bảo vệ để hệ thống của bạn được an toàn và bền bỉ cũng như đáp ứng các tiêu chuẩn của ngành. Để bảo vệ nguồn P1-PAP là một thiết bị bạn nên trong bị cho hệ thống nguồn của mình.

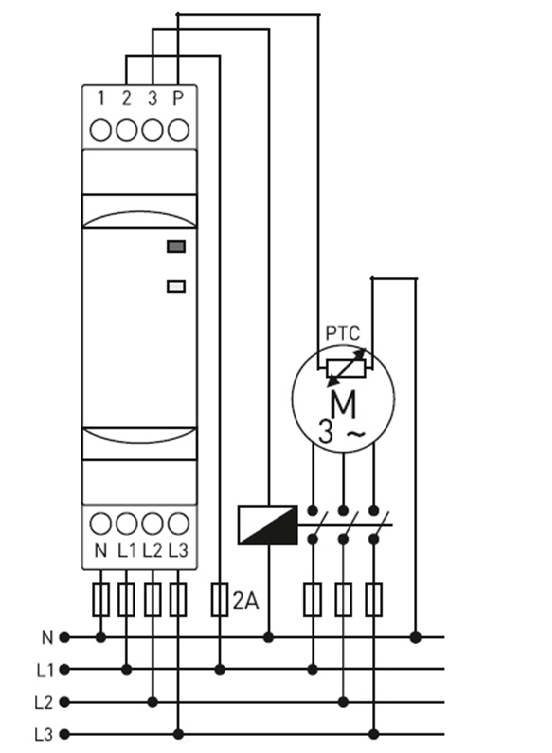

Về nguyên lý đấu nối hệ thống thì rất đơn giản, tiết kiệm không gian. P1-PAP được thiết kế lắp đặt theo kiểu gắn ray tiêu chuẩn 35mm nên rất thuận tiện, nhanh chóng trong quá trình lắp đặt.
