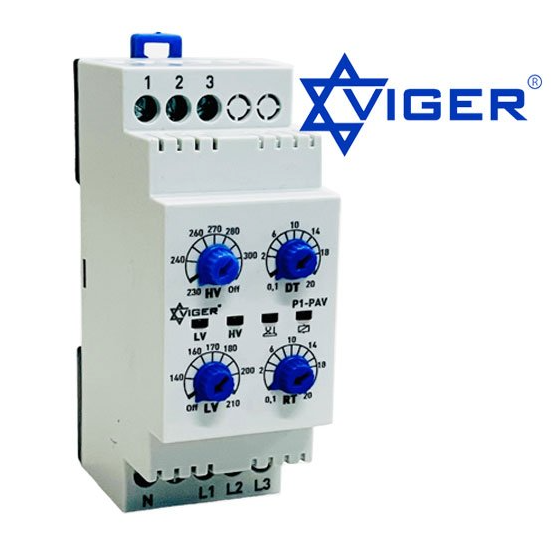

Rờ le (Relay) bảo vệ P1-PAV 220V

Thông tin sản phẩm

• Operating Volt: 3x380V AC 50/60 Hz
• Nominal Operating Volt: 220v AC 50/60 Hz
• High Voltage:230V-300V
• Low Voltage: 140V-210V
• Delay Time: 0.1s ~ 20s
• Reset Time: 0.1s ~ 20s
• Operating Power: < 6A
• Operationg Temp: -20°C … +55°C
• Display: 4 LEDs
• Connection Type: Lắp ráp trên din rail
• Weight: 0.210kg
• Contact: 5A 250VAC Resistive Load
• Operating Altitude: Tối đa 2.5mm²
• Cable Diameter: < 2000m

Thiết bị bảo vệ pha P1-PAV, Nó có tác dụng bảo vệ ngược pha, mất pha, quá áp, thấp áp  trong các tủ điện công nghiệp, tủ điều khiển các hệ thống tự động.

P1-PAP là một trong các thiết bị bảo vệ hệ thống điều khiển, động lực của các hệ thống sử dụng nguồn 3 pha. Ngược pha, mất pha, quá áp, thấp áp trong quá trình vận hành, nâng cấp và sửa chữa hệ thống nguồn điện 3 pha sẽ làm cho motor và các thành phần khác của hệ thống không hoạt động đúng như thiết kế. Điều đó có thể gây mất an toàn cho hệ thống cũng như nguy hiểm cho người vận hành. Chính vì những lẽ đó các bộ bảo vệ nguồn 3 pha ra đời giúp cho hệ thống được an toàn và ổn định hơn khi có các sự cố về nguồn điện xảy ra.

P1-PAV được lựa chọn lắp đặt trong hầu hết các hệ thống, tủ điện 3 pha trong công nghiệp. Nó thường được lắp đặt ngay sau MCCB, MCB của nguồn tổng 3 pha để phát hiện các hiện tượng lỗi nguồn và cảnh báo hệ thống cũng như không cho vận hành hệ thống. Tác dụng của nó phụ thuộc vào kỹ sư thiết kế hệ thống.

P1-PAV được sản xuất tại Thổ Nhĩ Kỳ, đảm bảo các tiêu chuẩn khắt khe về chất lượng của sản phẩm khi được sản xuất ở các nước Châu Âu, cũng chính vì lẽ đó mà sản phẩm được bảo hành l8 tháng. Thời gian bảo hành dài lâu chính là cam kết về chất lượng sản phẩm của nhà sản xuất đối với niềm tim mà khách hang đã lựa chọn P1-PAV.

Sử dụng một thiết bị có độ tin cậy cao như P1-PAV giúp cho hệ thống trở nên an toàn, ổn định vận hành liên tục trong môi trường công nghiệp. Nó được dùng trong mạng điện 3 pha 4 dây (3P+1N), Khi điện áp dây (điện áp giữa 2 pha bất kỳ) nhỏ hơn 280VAC ngõ ra của thiết bị sẽ tác động bảo vệ hệ thống qua ngõ ra relay NO/5A, 250VAC. Qua đó nó có thể ngắt hệ thống hoặc cảnh báo để người vận hành, quản lý biết để đưa ra các hành động cần thiết.

Là một kỹ sư thiết kế hệ thống bạn cần biết về các thiết bị bảo vệ để hệ thống của bạn được an toàn và bền bỉ cũng như đáp ứng các tiêu chuẩn của ngành. Để bảo vệ nguồn P1-PAP là một thiết bị bạn nên trong bị cho hệ thống nguồn của mình.

Về nguyên lý đấu nối hệ thống thì rất đơn giản, tiết kiệm không gian. P1-PAV được thiết kế lắp đặt theo kiểu gắn ray tiêu chuẩn 35mm nên rất thuận tiện, nhanh chóng trong quá trình lắp đặt.

Thông báo lỗi bằng đèn Led VIGER P1-PAV:

Sơ đồ đấu dây :

Bản vẽ kích thước :
