Box Nhôm HMI 10 Inch – Vỏ Hộp Hợp Kim Nhôm Công Nghiệp Tản Nhiệt Cao Cấp, Chống Va Đập & Triệt Nhiễu Màn Hình 10 - 10.1 Inch
Box nhôm HMI 10 inch (Hộp nhôm bảo vệ màn hình điều khiển cảm ứng) là dòng vỏ bảo vệ cơ điện tử cao cấp, chuyên dụng cho các dòng màn hình HMI kích cỡ lớn từ 10.0 inch đến 10.1 inch trên các hệ thống máy cơ khí tự động hóa, trạm điều khiển CNC, dây chuyền đóng gói và trạm giám sát công nghiệp hiện đại.
Được gia công từ hợp kim nhôm định hình mạ Anodized cứng cáp, sản phẩm mang lại khả năng tản nhiệt thụ động tuyệt đối cho màn hình LCD khổ lớn, chống móp méo va đập sàn xưởng và tạo thành lồng Faraday cản triệt để sóng nhiễu điện từ (EMI) nguy hiểm phát ra từ biến tần và động cơ công suất lớn.
Phân phối chính hãng tại Vinadenki:
📞 Hotline Tư Vấn: 0963.78.18.38 Từ 1.300.000₫ – 1.350.000₫ (Sẵn hàng phôi kín & bản khoét 4 nút)
1. Bảng Giá Chi Tiết Các Phiên Bản Box Nhôm HMI 10 Inch
👉 (Gợi ý: Quý khách có thể kéo ngang bảng sang phải nếu xem trên màn hình điện thoại)
| Quy Cách / Phiên Bản | Kích Thước Phủ Bì (D × R × S) | Kích Thước Khoét Lỗ HMI | Lỗ Nút Nhấn (Φ22) | Đơn Giá Niêm Yết |
|---|---|---|---|---|
| Dài 380 Nguyên Khối (Trơn) | 381 × 270 × 80 mm | Mặt phẳng kín (Phôi nguyên tấm tự khoét) | 0 nút | 1.300.000₫ |

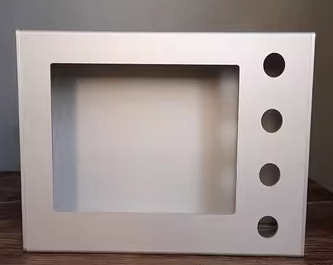

| Dài 380 Tiêu Chuẩn (4 Nút Nhấn) | 381 × 270 × 80 mm | 261 × 202 mm | 4 lỗ Φ22mm (Phổ biến nhất) | 1.350.000₫ |
| Gia Công Khoét CNC Theo Yêu Cầu | 381 × 270 × 80 mm | Cắt theo kích thước bản vẽ CAD riêng | Theo yêu cầu | Liên hệ tư vấn |
2. Bảng Tra Cứu Tương Thích Các Dòng Màn Hình HMI 10 Inch & 10.1 Inch
Quý khách vui lòng đối chiếu mã model màn hình cảm ứng đang sử dụng với bảng kích thước dưới đây để chọn quy cách lỗ mở ăn khớp tuyệt đối:
👉 (Gợi ý: Quý khách có thể kéo ngang bảng sang phải nếu xem trên màn hình điện thoại)
| Hãng Màn Hình HMI | Các Model Tiêu Biểu (10" - 10.1") | Kích Thước Khoét Chuẩn | Đánh Giá Lắp Đặt Vào Hộp |
|---|---|---|---|
| Weintek / Weinview | MT8102iE, MT8101iE, MT8103iE, TK8102iP, MT8106iP, cMT3102X | 260 × 202 mm | Vừa khít 100% (Chuẩn tuyệt đối) |
| Delta Electronics | DOP-110CS, DOP-110WS, DOP-110CG, DOP-B10S411 | 261 × 189 mm ~ 261 × 202 mm | Lắp khớp hoàn hảo |
| Mitsubishi Electric | GOT GS2110-WTBD, GT2510-VTBD, GT2710-VTBD | 258 × 200 mm | Vừa khít mép gioăng |
| Kinco / Xinje | Kinco GL100, GL100E; Xinje TG1065-MT, TH1065-N | 260 × 202 mm | Vừa khít 100% |
| Kunlun Tongtai (MCGS) | TPC1061Ti, TPC1061TD, TPC1051Ki (Dòng 10.2") | 261 × 202 mm | Vừa khít 100% |
| Siemens SIMATIC | Smart Line 1000 IE V3, KTP1000 Basic | 260 × 200 mm | Vừa khít viền cao su |
3. Vì Sao Box Nhôm HMI 10 Inch Là Sự Lựa Chọn Hàng Đầu Của Kỹ Sư Cơ Điện?
📏 Khoang Chứa Rộng Rãi (Sâu 80mm)
Chiều sâu 80mm giúp cắm thoải mái các loại cáp COM DB9, cáp mạng Ethernet và jack nguồn 24V mà không bị cấn kích hay gãy chân socket bo mạch.
❄️ Tản Nhiệt Vượt Trội Cho Màn Hình Lớn
Màn hình 10 inch sinh nhiệt rất cao ở cụm đèn LED nền. Khung nhôm dẫn nhiệt nhanh ra môi trường ngoài, hạ nhiệt từ 10°C - 15°C so với hộp kín bằng nhựa.
🔘 Hàng 4 Nút Nhấn Cơ Vật Lý Φ22
Tích hợp sẵn 4 lỗ Φ22mm ngay cạnh màn hình. Thợ máy có thể ấn nút Start, Stop, Emergency Stop hoặc chuyển mạch Auto/Man tức thì mà không cần chạm tay dính dầu lên kính.
🛡️ Triệt Sóng Nhiễu Biến Tần (EMI)
Vỏ nhôm dày dặn khi tiếp địa đóng vai trò lồng chắn Faraday hoàn hảo, bảo vệ vi mạch xử lý và chip cảm ứng khỏi hiện tượng loạn cảm ứng do xung từ động cơ Servo.
BẢN VẼ BỐ TRÍ THIẾT BỊ TRÊN MẶT BOX NHÔM HMI 10 INCH (381 × 270 mm)
MÀN HÌNH HMI 10.1 INCH Kích thước khoét lỗ: 261 × 202 mm
START
STOP
AUTO
E-STOP
⚙️ Rãnh trượt bắt tay xoay Cantilever Φ44 / Φ60mm 🔌 Lỗ luồn ruột gà cáp điều khiển PG21/PG29
* Thân nhôm đùn nguyên khối 2.5 - 3.5mm: Chiều sâu 80mm thoải mái đi dây cáp và bộ nguồn phụ trợ
4. Hướng Dẫn Lắp Đặt & Tiếp Địa Chống Nhiễu An Toàn
Quy trình 3 bước hoàn thiện bàn điều khiển HMI 10 inch:
- Lắp màn hình HMI: Đưa màn hình từ mặt trước vào khung khoét lỗ 261×202mm, siết đều lực các ngàm kẹp mặt lưng cho đến khi gioăng cao su áp khít vào viền nhôm.
- Đấu nối cụm nút bấm: Lắp các hạt nút nhấn Φ22mm vào lỗ chờ, đấu tiếp điểm NO cho nút Start, tiếp điểm NC cho nút Stop và nút Dừng khẩn cấp (E-Stop).
- TIẾP ĐỊA VỎ HỘP (EARTH PE): Bắt một dây đồng nhiều sợi (tối thiểu 1.5mm²) từ ốc tiếp địa trên thân nhôm về thanh đồng PE của tủ điện trung tâm. Thao tác này giúp triệt tiêu hiện tượng tĩnh điện giật tê tay và bảo vệ chip cảm ứng khỏi hư hại.
5. Câu Hỏi Thường Gặp (FAQ)
Màn hình Weintek MT8102iE hoặc TK8102iP thì chọn mã sản phẩm nào?
Bạn hãy chọn bản Dài 380 - Lỗ mở 261×202 kèm 4 nút nhấn với giá 1.350.000₫. Kích thước khoét tiêu chuẩn của dòng Weintek 10.1 inch là 260 × 202 mm, hoàn toàn khớp chính xác 100% với khung hộp nhôm này.
Hộp có bắt vừa các loại khớp xoay và tay treo cantilever không?
Có. Khách hàng có thể tự khoan thêm lỗ ở mặt sau hộp, tùy kích thước bộ gá. Vinadenki có cung cấp một số loại gá hộp HMI và phụ kiện khác. Quý khách có thể tham khảo thêm tại website.
Tôi có thể đặt Vinadenki khoét thêm đồng hồ nhiệt hoặc ổ cắm USB ngoài không?
Hoàn toàn được. Vinadenki sở hữu xưởng gia công CNC cơ khí chính xác, nhận khoét thêm các lỗ đồng hồ nhiệt độ 48x48, cổng nạp chương trình USB/LAN, công tắc xoay hoặc đèn báo pha theo đúng bản vẽ kỹ thuật của quý khách.
