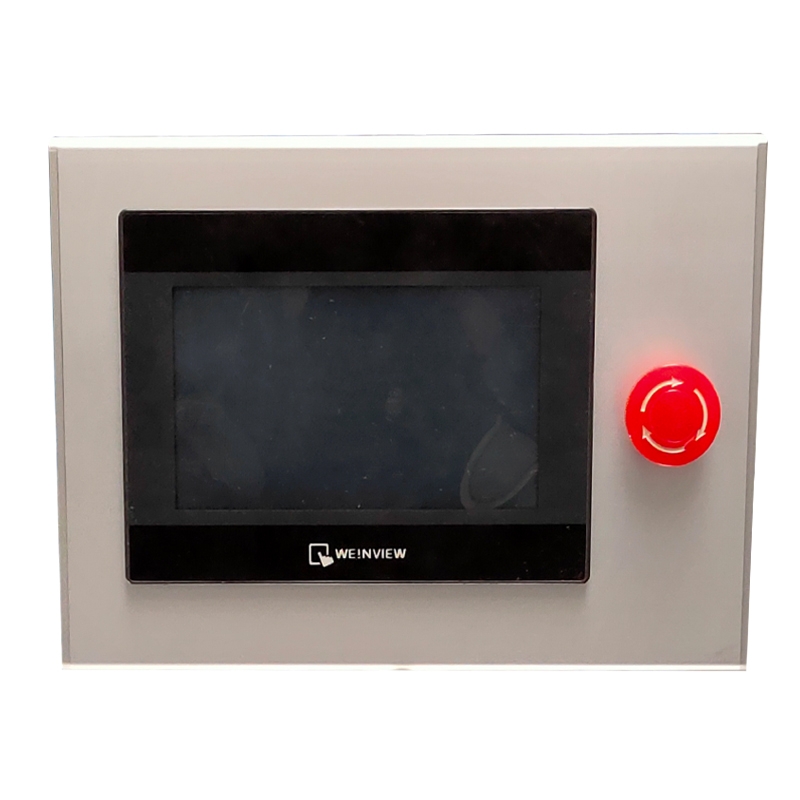

Box Nhôm HMI 7 Inch – Hộp Hợp Kim Nhôm Công Nghiệp Tản Nhiệt Cực Tốt, Chống Va Đập & Cản Nhiễu Toàn Diện

Box nhôm HMI 7 inch (Hộp nhôm điều khiển màn hình cảm ứng công nghiệp) là kết cấu vỏ bọc cơ điện tử cao cấp, chuyên dùng để bảo vệ màn hình hiển thị HMI trên các hệ thống máy cơ khí tự động hóa, dây chuyền đóng gói và trạm điều khiển CNC hiện đại.

Được chế tạo từ vật liệu **hợp kim nhôm định hình mạ Anodized cứng vững**, hộp nhôm mang lại khả năng thoát nhiệt thụ động tuyệt đối cho màn hình LCD, chống móp méo va đập và tạo thành lồng Faraday cản triệt để các bước sóng hài nhiễu điện từ (EMI) nguy hiểm phát ra từ biến tần công suất lớn.

Giá phân phối chính hãng tại Vinadenki:

Từ 730.000₫ – 870.000₫ (Sẵn đủ mẫu lỗ khoét & nút nhấn)

📞 Hotline Tư Vấn: 0963.78.18.38

1. Bảng Giá Chi Tiết Các Tùy Chọn Box Nhôm HMI 7 Inch

Quy Cách / Phiên Bản	Chiều Dài Thân	Kích Thước Khoét Lỗ HMI	Lỗ Nút Nhấn (Φ22)	Đơn Giá Niêm Yết
Bản Nhôm Dài 270 (Trơn)	270 mm	Mặt phẳng kín (Tự khoét)	0 nút	730.000₫
Bản Nhôm Dài 300 (Trơn)	300 mm	Mặt phẳng kín (Tự khoét)	0 nút	760.000₫
Bản Tiêu Chuẩn 192×138 (Không nút)	300 mm	192 × 138 mm	0 nút	850.000₫
Bản Tiêu Chuẩn 192×138 (3 nút nhấn)	300 mm	192 × 138 mm	3 lỗ Φ22mm (Phổ biến nhất)	860.000₫
Bản Cỡ Rộng 197×143 (Không nút)	300 mm	197 × 143 mm (Delta/Omron)	0 nút	850.000₫
Bản Cỡ Rộng 197×143 (4 nút nhấn)	300 mm	197 × 143 mm	4 lỗ Φ22mm	870.000₫
Bản MCGS Khung Lớn 215×152	300 mm	215 × 152 mm (TPC7062TD)	0 nút	850.000₫
Bản Gia Công CNC Theo Yêu Cầu	300 mm	Theo tọa độ bản vẽ CAD khách gửi	Theo yêu cầu	870.000₫

2. Bảng Tra Cứu Độ Tương Thích Các Model Màn Hình 7 Inch

Quý khách vui lòng đối chiếu model màn hình cảm ứng đang sử dụng với bảng kích thước dưới đây để chọn quy cách lỗ khoét ăn khớp tuyệt đối:

Hãng Màn Hình HMI	Mã Model Tiêu Biểu	Kích Thước Khoét Chuẩn	Mã Box Nhôm Đề Xuất
Weintek / Weinview	TK6071iP, TK6071iQ, MT8071iP, MT8071iE, MT6071iE	192 × 138 mm	Lỗ mở 192×138 (Có hoặc không nút)
Mitsubishi Electric	GOT GS2107-WTBD, GT2107-WTBD	191 × 137 mm	Lỗ mở 192×138
Xinje / Touchwin / Kinco	TG765-MT, TH765-N, Kinco GL070, GL070E	192 × 138 mm	Lỗ mở 192×138
Delta Electronics	DOP-107BV, DOP-107CV, DOP-107EV, DOP-B07S411	197 × 143 mm	Lỗ mở 197×143 (Không nút hoặc 4 nút)
Kunlun Tongtai (MCGS)	TPC7062TD, TPC7062Ti, TPC7062TX	215 × 152 mm	Lỗ mở 215×152 (Bản khung lớn)
MCGS Dòng K / Samkoon	TPC7062KD, Samkoon SK-070BE / SK-070HE	192 × 138 mm	Lỗ mở 192×138

3. Vì Sao Kỹ Sư Chế Tạo Máy Chọn Box Nhôm Thay Vì Hộp Nhựa?

❄️ Tản Nhiệt Tự Nhiên Siêu Đẳng

Nhôm có hệ số truyền nhiệt cực cao. Toàn bộ vỏ hộp hấp thụ và giải phóng nhiệt năng của màn hình ra ngoài không khí, giúp bo mạch bên trong mát hơn 10°C so với hộp nhựa kín.

🛡️ Triệt Tiêu Sóng Nhiễu (EMI)

Vỏ kim loại tiếp địa tạo thành lồng Faraday bao quanh màn hình, ngăn ngừa hiện tượng loạn cảm ứng, chớp màn hình do nhiễu sóng xung từ biến tần công suất lớn.

🦾 Lắp Gá Tay Treo Khớp Xoay

Kết cấu rãnh chịu lực mặt lưng vững chắc, dễ dàng gắn vào hệ cánh tay treo công nghiệp (Cantilever support arm) xoay 360° hoặc giá đỡ chân quỳ tiện lợi.

🔘 Hàng Nút Bấm Vật Lý Độc Lập

Tích hợp sẵn 3 đến 4 lỗ nút nhấn Φ22mm ngay cạnh màn hình. Thợ máy có thể nhấn Start/Stop hay E-Stop tức thì mà không cần chạm tay dính dầu mỡ lên kính.

BẢN VẼ MÔ PHỎNG BỐ TRÍ THIẾT BỊ BÊN TRONG BOX NHÔM HMI 7 INCH

MÀN HÌNH HMI 7 INCH Kích thước khoét: 192 × 138 mm

START

STOP

E-STOP

⚙️ Rãnh trượt bắt tay xoay Cantilever 🔌 Lỗ luồn ruột gà cáp điều khiển

* Thân nhôm đùn nguyên khối 2.5 - 3.5mm: Chịu va đập phôi sắt và dầu mỡ nhà xưởng 100%

4. Hướng Dẫn Lắp Đặt & Tiếp Địa Chống Nhiễu Chuẩn Công Nghiệp

Quy trình 3 bước hoàn thiện bàn điều khiển HMI:

Lắp màn hình HMI: Đưa màn hình từ mặt trước vào khung khoét lỗ, siết đều lực các ngàm kẹp mặt lưng cho đến khi gioăng cao su áp khít vào viền nhôm phẳng.
Đấu nối nút nhấn & đèn báo: Lắp các hạt nút nhấn Φ22mm vào lỗ chờ, đấu tiếp điểm NO cho nút Start, tiếp điểm NC cho nút Stop và nút Dừng khẩn cấp (E-Stop).
BẮT BUỘC TIẾP ĐỊA VỎ HỘP (EARTH PE): Bắt một dây đồng nhiều sợi (tối thiểu 1.5mm²) từ ốc tiếp địa trên thân nhôm về thanh đồng PE của tủ điều khiển trung tâm. Thao tác này giúp triệt tiêu hiện tượng cảm ứng tĩnh điện làm giật tê tay và bảo vệ chip cảm ứng khỏi hư hỏng.

5. Câu Hỏi Thường Gặp (FAQ)

Màn hình Weintek MT8071iP hoặc TK6071iP thì chọn mã sản phẩm nào?

Bạn hãy chọn bản Dài 300 - Lỗ mở 192×138. Nếu không dùng thêm nút nhấn cơ thì chọn bản không nút giá 850.000₫, nếu cần thêm nút Start/Stop/E-Stop thì chọn bản 3 nút nhấn giá 860.000₫. Đây là kích thước vừa khít 100% cho dòng Weintek 7 inch.

Tôi dùng màn hình Delta DOP-107BV có gắn vừa lỗ 192×138 không?

Không vừa. Màn hình Delta DOP-107 có kích thước khoét thực tế là 197 × 143 mm (lớn hơn chuẩn thông thường). Bạn cần chọn đúng phiên bản Lỗ mở 197×143 (Không nút hoặc 4 nút nhấn) để lắp đặt chuẩn xác mà không cần phải dũa gọt lại khung nhôm.

Vinadenki có nhận gia công khoét lỗ theo kích thước riêng không?

Có. Vinadenki cung cấp dịch vụ gia công CNC chính xác theo tọa độ bản vẽ CAD của khách hàng (khoét thêm lỗ công tắc xoay, đồng hồ hiển thị, cổng USB nạp chương trình) với mức giá cực kỳ ưu đãi chỉ 870.000₫ trọn gói.
