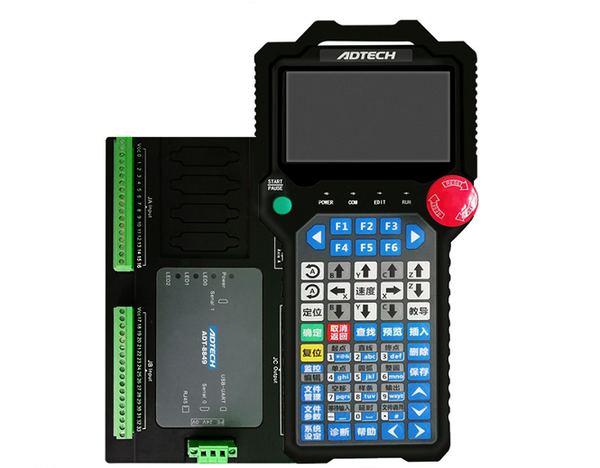

Bộ điều khiển ADT-8849 4 trục

Hệ thống kiểm soát pha chế 4 trục

Mô hình: ADT-8849

Hệ thống điều khiển pha chế 4 trục bao gồm hộp cầm tay TV5600 + thẻ điều khiển chuyển động ngoại tuyến (ADT8849) dựa trên hệ thống omc. Cả hai được kết nối thông qua giao tiếp nối tiếp Modbus. TV5600 hoàn thành công việc của giao diện người-máy và thẻ chuyển động ngoại tuyến (8849) để hoàn thành các hoạt động điều khiển chuyển động và cổng IO để tạo thành một hệ thống điều khiển chuyển động chuyên dụng được chia tách, ba chiều đầy đủ, có độ chính xác cao.

1. Số trục có thể điều khiển: 4 trục;

2. Tần số xung tối đa 2MHz, đầu ra vi sai 5V, hỗ trợ xung + hướng và xung + xung hai chế độ

3. Bản đồ mã PLT, TCF, G

4. Các phương pháp xử lý khác nhau

5. Quỹ đạo và góc có thể được tối ưu hóa riêng biệt

Loại đầu ra: Bộ thu mở NPN 5-24VDC,

Dòng định mức 0,5A,

Dòng điện tối đa của một kênh duy nhất có thể đạt đến 1A,

Mỗi giới hạn tích cực và tiêu cực của phần cứng trục, điểm xuất phát và điểm dừng, khởi động các nút bên ngoài (đầu vào giới hạn có thể được đặt thành không hợp lệ làm đầu vào chung),

Nhiệt độ làm việc: 0 ℃ —60 ℃;

Nhiệt độ bảo quản: -20 ℃ —80 ℃;

Độ ẩm làm việc: 20% —95%;

Độ ẩm bảo quản: 0% —95%
