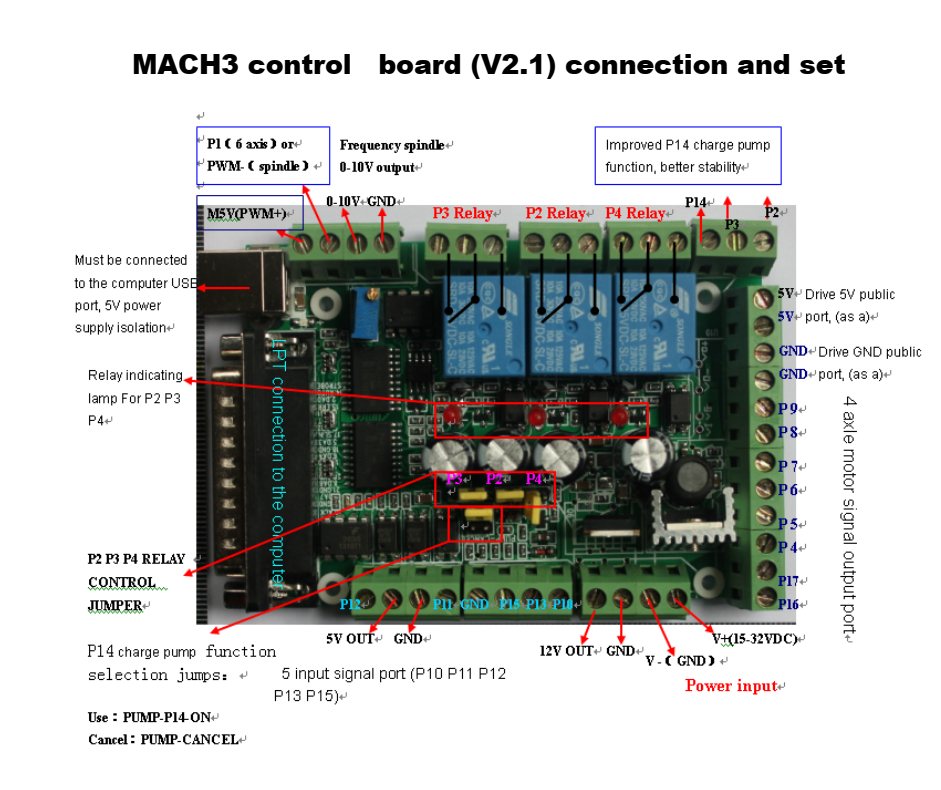

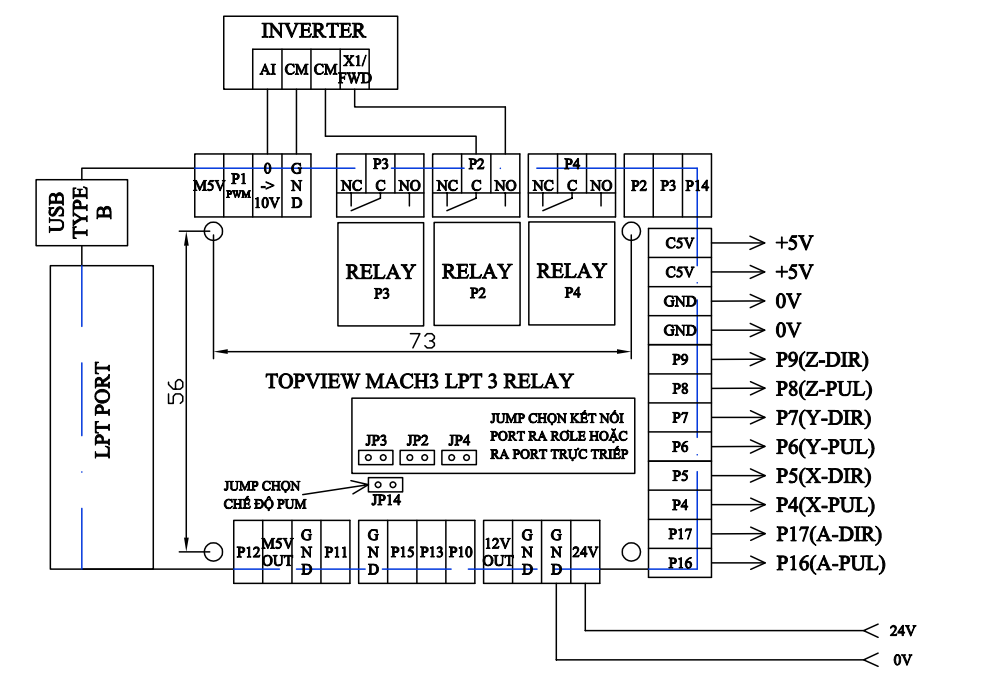

Tài liệu hướng dẫn cài đặt MACH3 3 Relay

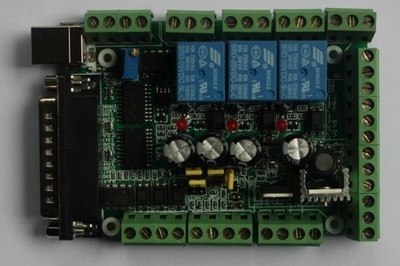

BOB MACH3 LPT Điều chỉnh tốc độ 0-10VPWM

Bo Mach3 CNC 3 relay, Bo Mach3 ổn định, Bo mach3 CNC giá rẻ

Nếu bạn cần tài liệu liên quan đến Bo BOB mach3 CNC 3 role này hãy liên hệ với chúng tôi qua Email: kythuat@sges.vn hoặc ĐT/ Zalo: 0963781839 Mr Lê.

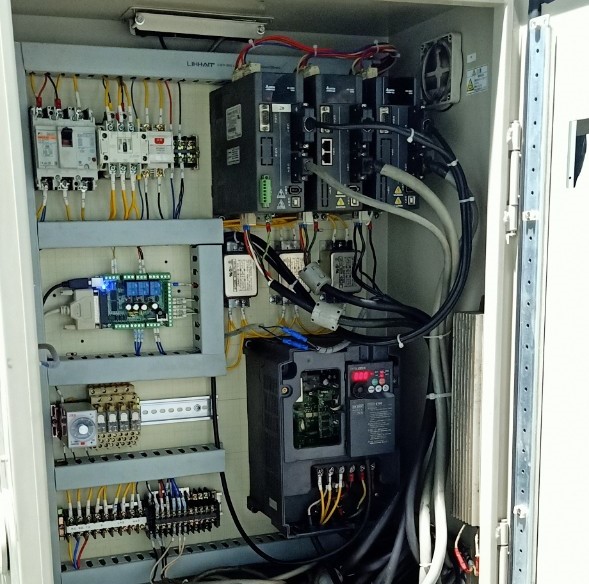

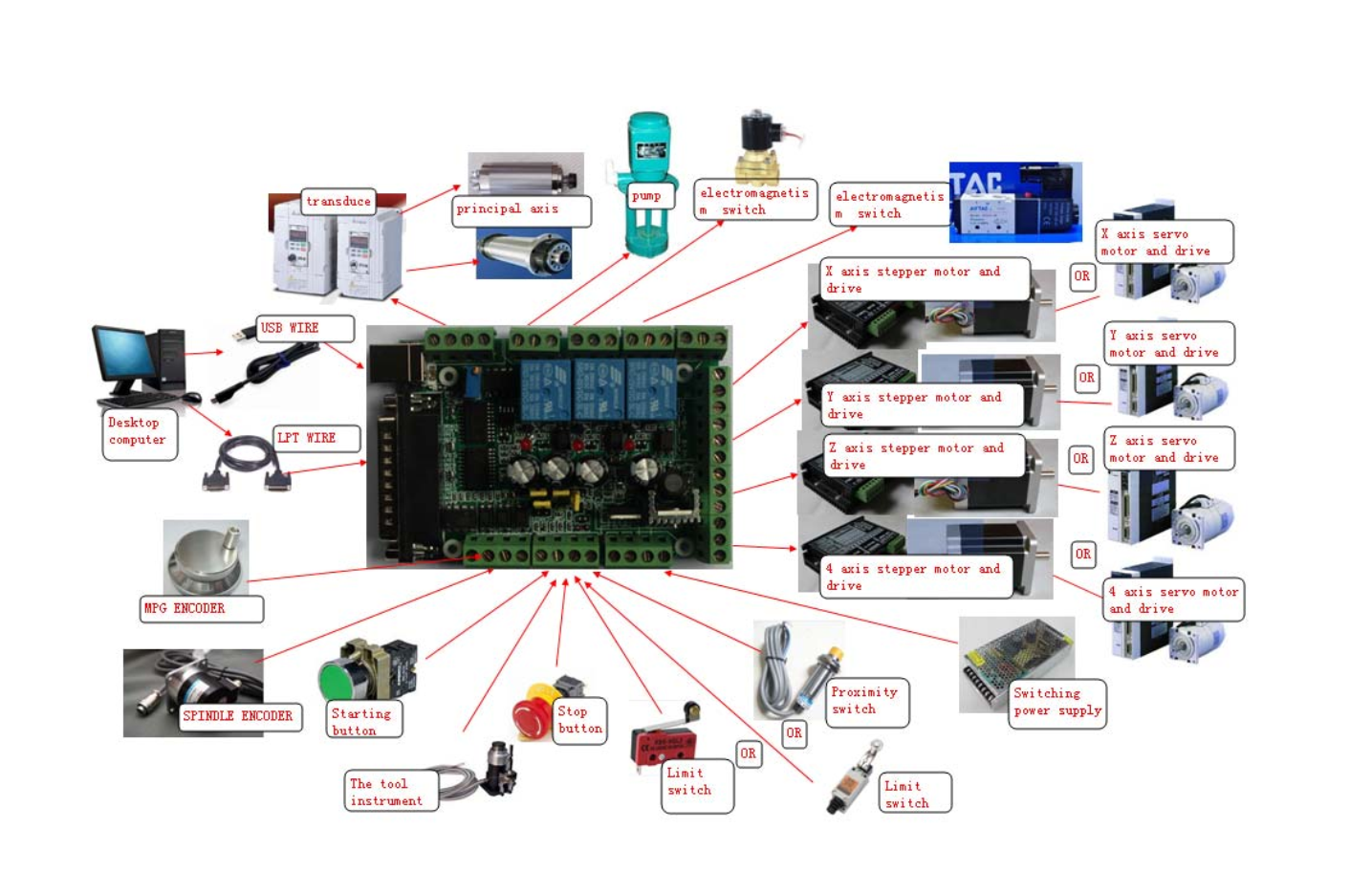

Tủ điện máy CNC dùng bo BOB Mach3 CNC 3 Relay

Khi các bạn lắp máy CNC dùng bo BOB Mach3 cần lưu ý những vấn đề sau:

1./ Chọn Bo BOB Mach3 có độ tin cậy cao, nhiều người đi trước đã từng dùng và cho đánh giá tốt.
2./ Chọn bộ nguồn cấp nguồn cấp cho bo BOB có độ ổn định cao, chống nhiễu tốt, VD: Omron, Meanwell, Cosel,..vv
3./ Lắp lọc nguồn cho Driver các trục động cơ và bộ nguồn chuyển đổi 220Vac sang 24Vdc, 5Vdc.
4./ Lắp cảm biến Limit, Home cho các trục động cơ để hạn chế việc chạy quá hành trình gây hư hại hệ thống cơ khí.
5./ Nên đấu nối ngõ và Alarm các trục động cơ về Bo BOB để kiểm soát tình trạng trục động cơ bị lỗi -> không di chuyển, Motor trục chính không quay làm gãy dao và hư phôi, hu hại kết cấu cơ khí.
6./ Nên chọn máy tính có cổng LPT để cài đặt phần mềm MACH3
7./ Hệ điều hành nên sử dụng là WindowXP.
8./ Đấu nối đầy đủ các dây nối đất cho các thiết bị trong tủ điều khiển.
9./ Các dây tín hiệu điều khiển dùng loại có lưới chống nhiễu, Đặc biệt là các dây tín hiệu xung, chiều.
10./ Nên dùng phần mềm mach3 có bản quyền để tránh bị lỗi phát sinh do phần mềm Mach3
11./ Lưu lại bản vẽ đấu nối sẽ giúp bạn sửa chữa, nâng cấp, dễ dàng và nhanh chóng.

Cách tính số xung/mm cài đặt trong MACH3 CNC

Ví dụ:

Với vitme:

  Vitme bước 5 -> Hiểu là xoay 1 vòng thì chiều dài di chuyển sẽ là 5mm.

  Vitme bước 10 -> Hiểu là xoay 1 vòng thì chiều dài di chuyển sẽ là 10mm.

  Vitme bước 20 -> Hiểu là xoay 1 vòng thì chiều dài di chuyển sẽ là 20mm.

Với động cơ:

• Động cơ Lai leadshine thường mặc  định 1600 xung/ vòng  > Được hiểu là, chúng ta muốn động cơ xoay 1 vòng thì chúng ta phải xuất 1600 xung cho driver.
• Với 1 số loại động cơ vexta thì có 2 mức là 1000 xung/ vòng hoặc 500 xung/ vòng  > được hiểu là chúng ta cần xuất 1000 xung hoặc 500 xung cho driver để động cơ xoay được 1 vòng.
• Với 1 số Driver motor tơ bước thì chúng ta có thể gạt để được các mức xung khác nhau: 200/400/800/1600/3200… Cách hiểu cũng tương tự như trên.

• Từ các thông số trên ta cần tính ra được số mm/ xung để nhập vào phần mềm MACH3.

Ta có: Vitme bước 10, Số xung/ vòng là 1600 xung

Ta suy luận như sau: 1600 xung thì di chuyển 10mm

                                   x        xung di chuyển      1mm

• x = (1600x1)/10 = 160 xung/mm
• Như vậy ta chỉ cần nhập 160 vào ô mm/pulse của phần mềm Mach3 CNC.

          Vitme bước 5, Số xung/ vòng là 1000 xung

Ta suy luận như sau: 1000 xung thì di chuyển 5mm

                                   x        xung di chuyển      1mm

• x = (1000x1)/5 = 200 xung/mm
• Như vậy ta chỉ cần nhập 200 vào ô mm/pulse của phần mềm Mach3 CNC.

Mình hy vọng với cách hiểu đơn giản này bạn có thể tính toán cho mọi driver và các loại vitme khác nhau khi cần nhập thông số cho phần mềm Mach3 CNC
