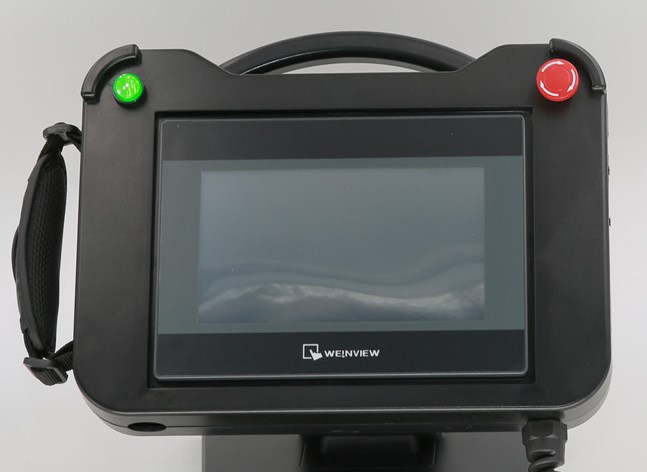

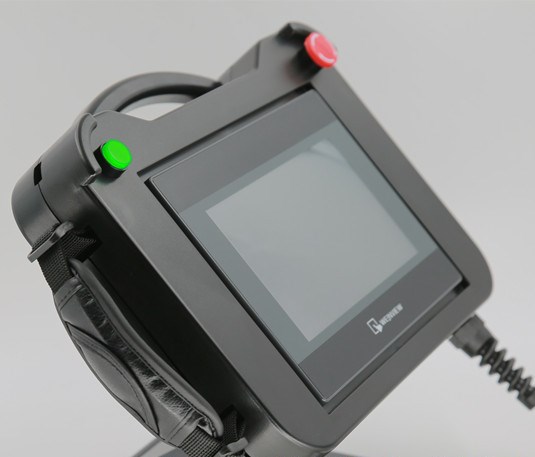

Box Nhựa HMI 7 Inch Cầm Tay BT07A / BT07AP – Vỏ Bảo Vệ Màn Hình Điều Khiển Di Động Chống Va Đập Cao Cấp

Box nhựa HMI 7 inch cầm tay (Model BT07A / BT07AP / Siemens KTP700) là dòng vỏ bảo vệ kỹ thuật số chuyên dụng, cho phép biến đổi màn hình cảm ứng công nghiệp gắn cố định trên mặt tủ điện thành **bàn điều khiển cầm tay di động (Teach Pendant DIY)** tiện lợi và an toàn.

Được gia công từ vật liệu nhựa **ABS nguyên sinh chịu va đập cao**, tích hợp đệm góc chống sốc kép và các vị trí chờ lắp nút dừng khẩn cấp (Emergency Stop), hộp BT07A giúp kỹ sư vận hành mang màn hình đến tận buồng máy, cánh tay robot để căn chỉnh tọa độ và theo dõi trạng thái mà không lo hư hỏng do va quẹt sàn xưởng.

Giá phân phối chính hãng tại Vinadenki:

Từ 820.000₫ (Sẵn hàng các mã BT07A, BT07AP, KTP700)

📞 Tư Vấn & Đặt Hàng: 0963.78.18.38

1. Bảng Thông Số Kỹ Thuật Chi Tiết Hộp Cầm Tay HMI

Thuộc tính	Model BT07A (Tiêu Chuẩn)	Model BT07AP / KTP700

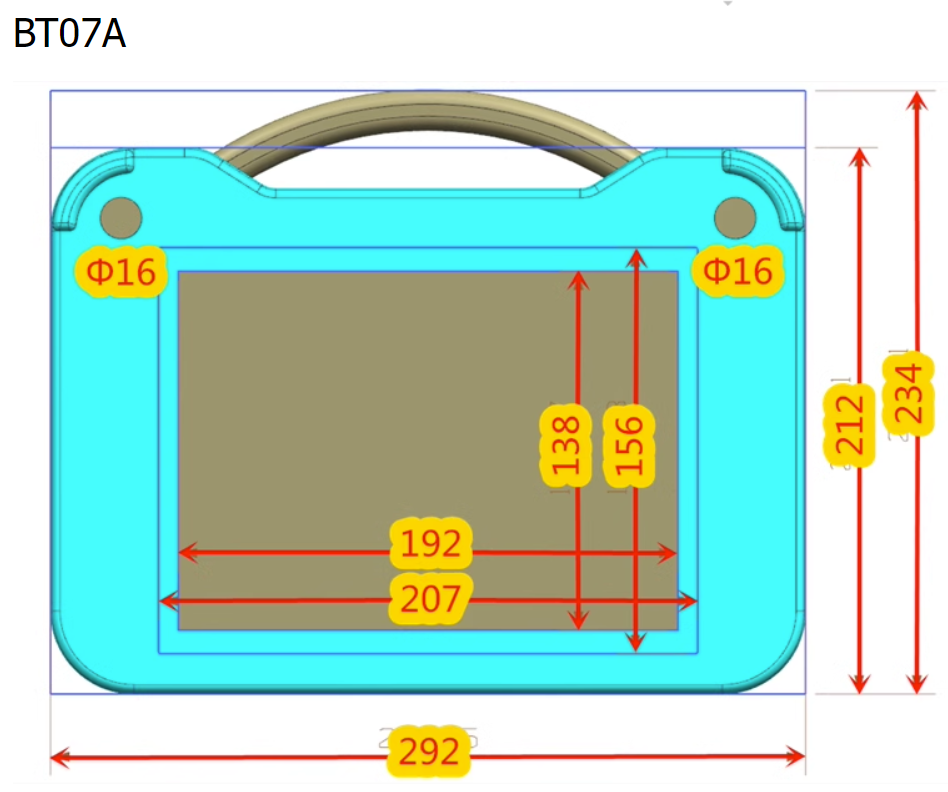

Kích thước khoét lỗ HMI	192 × 138 mm	197 × 143 mm (Hoặc bản KTP700)
Chất liệu thân vỏ	Nhựa ABS kỹ thuật nguyên sinh độ bền cao, chống bám dầu mỡ nhà xưởng
Kết cấu chống sốc	Thiết kế góc bảo vệ kép (Dual bumper corners) ở phía trên và gân chịu lực mặt sau
Vị trí nút dừng khẩn (E-Stop)	Thiết kế sẵn vị trí khoét lỗ nút Φ16mm hoặc Φ22mm	Hỗ trợ 1 - 2 lỗ nút chức năng mở rộng
Cổng luồn cáp tín hiệu	Đầu ốc siết cáp Cable Gland (PG16 / PG21) kèm chụp lò xo chống gập gãy ruột đồng
Nhiệt độ hoạt động	-10°C đến +60°C (Chịu nhiệt tốt trong môi trường công nghiệp)
Cấp bảo vệ bề mặt	IP65 (Khi lắp kín gioăng cao su màn hình và đầu siết cáp)
Đơn giá tại Vinadenki	820.000₫	940.000₫

2. Bảng Tra Cứu Độ Tương Thích Với Các Hãng Màn Hình HMI 7 Inch

Để giúp kỹ sư và thợ máy chọn đúng mã hộp phù hợp với kích thước khoét lỗ (Cut-out dimension) của màn hình, bảng dưới đây tổng hợp chi tiết thông số của các hãng HMI thông dụng nhất:

Hãng Màn Hình	Các Model Tiêu Biểu	Kích Thước Khoét Lỗ	Mã Box Khuyên Dùng	Đánh Giá Lắp Đặt
Weintek / Weinview	TK6071iP, TK6071iQ, MT8071iP, MT8071iE	192 × 138 mm	BT07A	Lắp khớp hoàn hảo 100%
Delta Electronics	DOP-107BV, DOP-107CV, DOP-107EV, DOP-B07S411	192 × 138 mm	BT07A	Lắp khớp hoàn hảo 100%
Mitsubishi Electric	GS2107-WTBD, GT2107-WTBD	191 × 137 mm	BT07A	Vừa khít mép gioăng
Xinje / Touchwin / Kinco	TG765-MT, TH765, Kinco GL070E	192 × 138 mm	BT07A	Lắp chuẩn khít
Omron / Proface	NB7W-TW00B, GP4000 Series 7 inch	197 × 143 mm	BT07AP	Chuẩn khung bản rộng
Siemens SIMATIC	KTP700 Basic (6AV2123-2GB03-0AX0)	197 × 141 mm	KTP700 Basic Box	Thiết kế khuôn riêng cho Siemens

3. 4 Ưu Điểm Đột Phá Khi Sử Dụng Hộp Nhựa HMI Cầm Tay BT07A

🛡️ Nhựa ABS Chống Va Đập

Độ dày thành vỏ vững chắc cùng thiết kế bo góc chống sốc kép trên đỉnh, triệt tiêu xung lực khi vô tình bị rơi hoặc va đập mạnh trong xưởng sản xuất.

🛑 Tích Hợp Nút Dừng Khẩn E-Stop

Sẵn vị trí chờ khoét lỗ nút dừng khẩn cấp (Φ16 / Φ22mm), cho phép người vận hành ngắt tức thời máy móc cơ khí khi phát hiện sự cố ở khoảng cách gần.

🤲 Công Thái Học Tiện Dụng

Trọng lượng nhẹ (~450g), các đường cong mặt lưng ôm khít bàn tay giúp thao tác một tay nhẹ nhàng, chống mỏi cổ tay khi phải test máy và dạy điểm Robot lâu.

🔌 Đầu Ốc Siết Cáp Chống Gãy Gập

Trang bị đầu Cable Gland ren siết chặt kèm lò xo uốn bảo vệ, chống gãy gập đứt ngầm dây truyền thông RS485/Ethernet khi liên tục di chuyển.

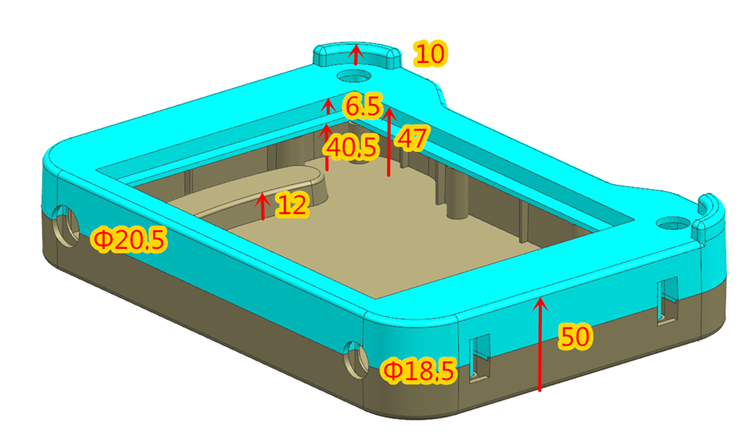

SƠ ĐỒ CẤU TRÚC CƠ KHÍ & BỐ TRÍ THIẾT BỊ HỘP HMI BT07A

Đệm góc chống sốc Lỗ nút E-Stop (Φ16/Φ22)

Gờ cầm tay công thái học Đầu ốc siết cáp chống gập PG16/PG21 ⬇

* Thiết kế module hóa: Dễ dàng tháo lắp 4 ốc mặt lưng để bảo dưỡng hoặc thay thế màn hình.

4. Hướng Dẫn Kỹ Thuật Khi Lắp Đặt Màn Hình Vào Hộp BT07A

⚠️ LƯU Ý SỐNG CÒN: Sử Dụng Đầu Giắc Nối Chữ L 90 Độ

Do hộp BT07A được thiết kế mỏng nhẹ để thuận tiện cầm tay thao tác, khoảng không gian chiều sâu phía sau màn hình chỉ còn khoảng 50 - 60mm. Kỹ sư thi công cần đặc biệt tuân thủ:

Cáp truyền thông COM (RS232/RS485): Bắt buộc dùng giắc cắm DB9 bẻ góc vuông 90° (Right-Angle DB9). Tuyệt đối không dùng giắc DB9 thẳng vì sẽ đâm cấn vào nắp lưng hộp gây gãy socket bo mạch HMI.
Cáp mạng Ethernet RJ45: Ưu tiên loại dây mạng đúc sẵn đầu gập 90° hoặc bấm hạt mạng loại ngắn.
Cáp nguồn DC 24V: Sử dụng giắc cắm domino bẻ góc tiêu chuẩn của hãng HMI và luồn ống co nhiệt bọc an toàn.
Lựa chọn dây cáp tổng: Khuyên dùng dòng cáp dẻo chịu xoắn (Robot Cable / Drag Chain Cable) từ 8 đến 16 lõi có bọc giáp chống nhiễu để đảm bảo tuổi thọ kéo dài trên 5 năm.

5. Ứng Dụng Thực Tế Của Hộp Nhựa HMI Cầm Tay BT07A

🤖 Tay Dạy Điểm Robot (Teach Pendant) Tự chế bàn dạy điểm cho cánh tay Robot SCARA, Delta Robot hoặc Robot 6 bậc với chi phí chỉ bằng 1/10 hàng hãng.

📦 Máy Đóng Gói & Máy Dán Nhãn Cầm trực tiếp màn hình đứng căn màng đóng gói hoặc sensor chai lọ, test JOG dao cắt tức thì mà không cần người phụ đứng tại tủ.

⚙️ Máy Cắt Phay CNC & Uốn Khung Đứng sát vị trí phôi để kiểm tra tọa độ dao, kết hợp nút E-Stop trên tay cầm giúp bảo vệ tuyệt đối khi có nguy cơ đâm dao.

6. Câu Hỏi Thường Gặp Của Khách Hàng (FAQ)

Màn hình Weintek TK6071iP hoặc Delta DOP-107BV có gắn vừa model BT07A không?

Khớp chuẩn xác 100%. Model BT07A có kích thước khoét chuẩn 192 × 138 mm, đúng theo tiêu chuẩn kỹ thuật mặt cắt tủ của dòng Weintek TK/MT series và Delta DOP-107. Màn hình được cố định chắc chắn bằng ngàm zin đi kèm.

Hộp đã bao gồm nút dừng khẩn cấp và dây cáp chưa?

Đơn giá tiêu chuẩn áp dụng cho cụm vỏ hộp nhựa ABS nguyên bộ gồm: thân trước, nắp sau, gioăng kín nước, ốc vít siết vỏ và đầu ốc siết cáp chống gập. Quý khách có thể đặt mua thêm nút E-Stop Φ16/Φ22 và cáp nhiều lõi dẻo trực tiếp tại Vinadenki.

Màn hình Siemens KTP700 Basic phải chọn loại hộp nào?

Màn hình Siemens KTP700 Basic có kích thước và cơ chế tai cài riêng biệt, do đó bạn cần đặt loại Box HMI KTP700 Basic (Giá 940.000₫) được đúc khuôn riêng theo kích thước chuẩn của Siemens để việc lắp ráp được thẩm mỹ và khít gioăng.
