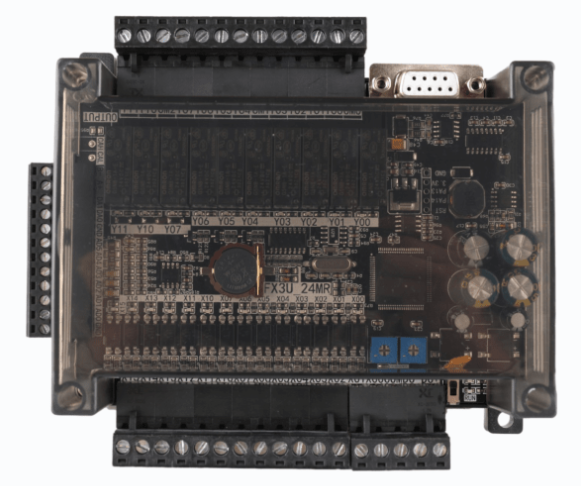

FX3U-24MR-6AD-2DA (Có vỏ + đồng hồ + 485)

Hãng sản xuất: VINADENKI | Mã SKU: FX3U-24MR-6AD-2DA | Tình trạng: Còn hàng

850.000₫

(Giá niêm yết chưa bao gồm thuế VAT - Giao hàng toàn quốc)

Sẵn sàng bàn giao

Support Mitsubishi GX-Develoer\GX-WORK2
Support for human-machine interface connection, the application is completely equivalent to Mitsubishi FX3U
Support ladder programming, download, and monitoring.
The programming port used for program download and communication with the human machine
This PLC adopts an industrial-grade 32-bit MCU with strong anti-interference, and its running speed far exceeds that of FX3U.
This PLC transmission baud rate is 38400

Số lượng:

ZALO KỸ THUẬT 0963.781.839

YÊU CẦU BÁO GIÁ 0963.781.838

Tài liệu tham khảo: Tải Xuống

Kéo xuống dưới tải chương trình mẫu tham khảo Quý Khách nhé! Xin cảm ơn đã ghé vinadenki!

DB9 connector pinout

2 (Rxd), 3 (Txd), 5 (GND) pin

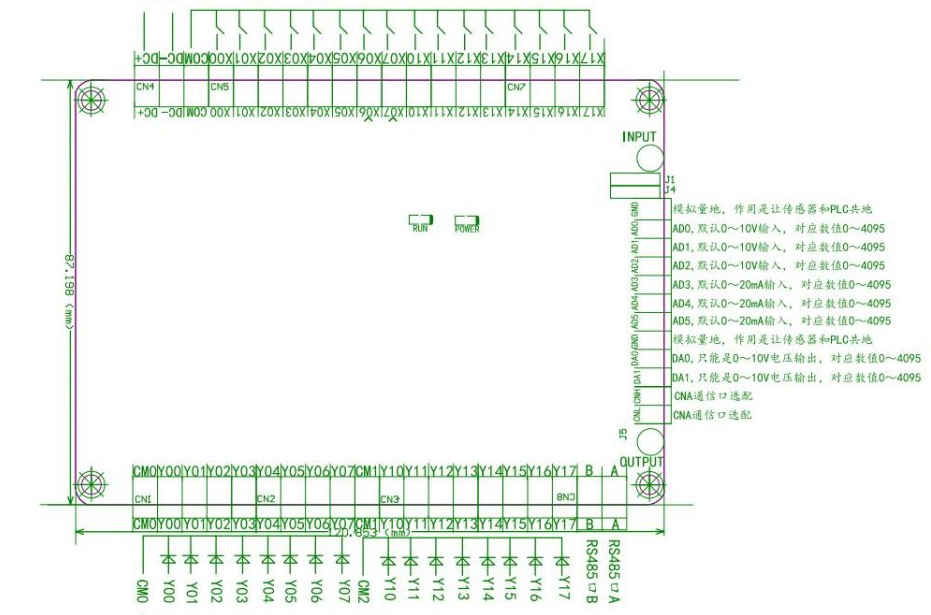

Sơ đồ đấu đây:

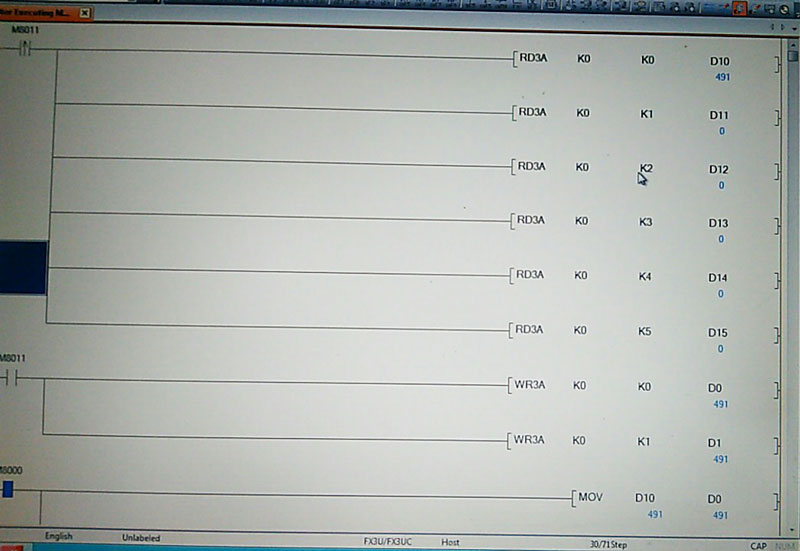

Đọc ghi Analog

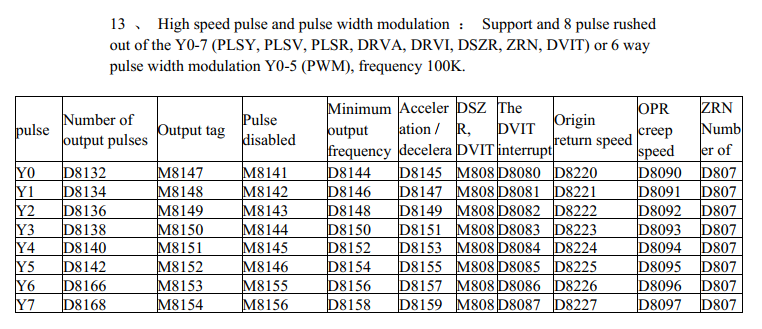

Vùng nhớ tham khảo khi xuất xung ra các cổng Y0, Y1..

Mô tả

Board PLC FX3U-24MR-6AD-2DA:14 ngõ vào NPN, 10 ngõ ra Relay, 6 đầu vào analog( 3 ngõ vào 0-10V và 3 ngõ vào 0-20mA), 2 đầu ra analog (0-10V),cổng lập trình, kết nối (1x RS232, 1x RS485)

Ngõ vào/ra	14 vào / 10 ra
Ngõ ra	Relay 220VDC/24VDC – 5A (Khuyến cáo sử dụng 1A)
Ngõ vào analog	6 ngõ vào analog, độ chính xác 12bit, A0-AD2: 0-10V, A3-AD5: 0-20mA; Đọc cấu trúc lệnh RD3A.
Ngõ ra analog	2 ngõ ra analog, độ chính xác 12bit, ngõ ra vôn: 0-10V, ngõ ra analog với cấu trúc lệnh WR3A
Phát xung	Không hỗ trợ
Kích thước (DàiRộngCao)	137mmx120mmx43mm nặng 300g
Nguồn cấp	24VDC – 1A
Ngõ vào	0VDC-NPN
Bộ đếm tốc độ cao	Bộ đếm 6 kênh mặc định 8k (Đếm 1 chiều hoặc 2 chiều).
Giao tiếp HMI	Có thế kết nối hầu hết các loại HMI RS232 (1 Cổng)/ RS485 (1 Cổng)
Phần mềm lập trình	GX Developer – GX-Work 2
Cổng lập trình	DP9/RS232 tốc độ 38.4kbs
Số lượng bước lập trình	8000 bước
Khả năng bảo vệ	Chống ăn mòn – chống ẩm – chống tĩnh điện

Chương trình mẫu tham khảo
