Mô tả

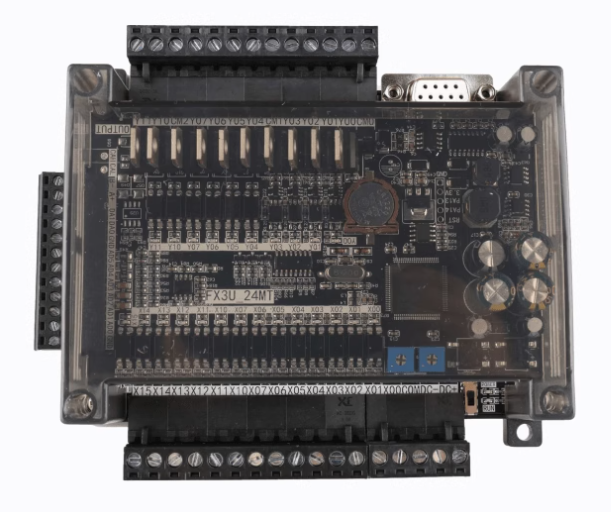

- Module PLC FX3U-24MT điều khiển đầu ra Transistor.- Hỗ trợ mã hóa 16 bit, Hỗ trợ ba loại ngắt, Hỗ trợ giao tiếp 485 4 loại giao thức truyền thông, Hỗ trợ 1N, 2N, 3U của các hướng dẫn, Tắt nguồn để duy trì dải cài đặt riêng của họ, chương trình 8000 bước, tốc độ tải xuống 38400, hoạt động điểm nổi, HMI, quét 3000 bước 1ms.
| Ngõ vào/ra |
14 vào / 10 ra |
| Ngõ ra |
Transistor: 24VDC/5A (Khuyến cáo sử dụng 1A) |
| Ngõ vào analog |
6 ngõ vào analog, độ chính xác 12bit, A0-AD2: 0-10V, A3-AD5: 0-20mA; Đọc cấu trúc lệnh RD3A. |
| Ngõ ra analog |
2 ngõ ra analog, độ chính xác 12bit, ngõ ra vôn: 0-10V, ngõ ra analog với cấu trúc lệnh WR3A |
| Phát xung |
100KHz (khuyến cáo 40KHz) |
| Kích thước (Dài*Rộng*Cao) |
137mmx120mmx43mm nặng 300g |
| Nguồn cấp |
24VDC – 1A |
| Ngõ vào |
0VDC-NPN |
| Bộ đếm tốc độ cao |
Bộ đếm 6 kênh mặc định 8k (Đếm 1 chiều hoặc 2 chiều). |
| Giao tiếp HMI |
Có thế kết nối hầu hết các loại HMI RS232 (1 Cổng)/ RS485 (1 Cổng) |
| Phần mềm lập trình |
GX Developer – GX-Work 2 |
| Cổng lập trình |
DP9/RS232 tốc độ 38.4kbs |
| Số lượng bước lập trình |
8000 bước |
| Khả năng bảo vệ |
Chống ăn mòn – chống ẩm – chống tĩnh điện |
Câu hỏi đặt ra là chúng ta có thể làm những gì với bo mạch PLC này:
1./ Q: Chúng ta có thể xuất xung điều khiển servo, step bằng PLC này không?
A: Với loại 14MT chúng ta có 1 ngõ ra xuất xung để điều khiển Servo/ Step, Với loại 24MT chúng ta có thể lập trình điều khiển 4 Servo/ Step bằng phương pháp Xung/ Chiều.
2./ Q: PLC này có đọc được Encoder không?
A: PLC này có cho phép chúng ta đấu nối và đọc encoder. Bạn hãy xem file manual để có thông tin chi tiết về đấu nối và vùng nhớ.
3./ Q: Có thể dùng PLC này để điều khiển biến tần được không?
A: Câu trả lời là có, Chúng ta có thể điều khiển bằng cách xuất Analog 0-10V hoặc lập trình truyền thông RS485 để điều khiển biến tần.
4./ Q: PLC này có đọc được các cảm biến áp suất loại 4-20mA?
A: Có, PLC này có tớ 3 ngõ vào Analog 0-20mA (AD3-AD5) để cho việc đọc các loại cảm biến xuất ra Analog kiểu 4-20mA nhé!
5./ Q: PLC này có kết nối được HMI không?
A: PLC này kết nối được rất nhiều loại HMI có truyền thông RS232/ RS485. Có thể kế đến như: HMI Mitsu, HMI Weinview, HMI Coolmay...v
6./ Q: Tôi có thể sử dụng thời gian thực trên PC này để lập trình hẹn giờ không?
A: Với PLC này bạn hoàn toàn có thể dùng RTC để lập trình cho các ứng dụng cần thời gian thực hoặc hẹn giờ.
