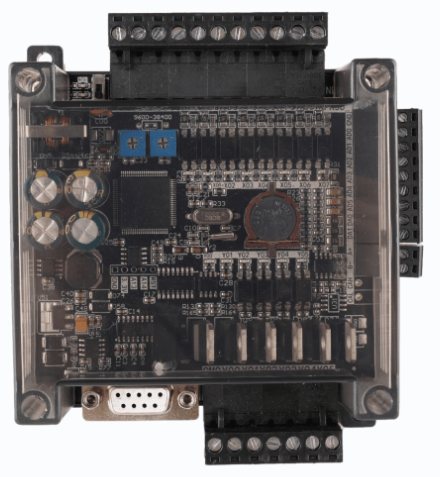

PLC FX3U-14MT-6AD-2DA (Có Vỏ Bảo Vệ + Đồng Hồ Thời Gian Thực RTC + RS485) – Bộ Điều Khiển Lập Trình Nhỏ Gọn, Phát Xung Servo 100kHz & Đọc Analog Toàn Diện
Bộ lập trình PLC FX3U-14MT-6AD-2DA (Phiên bản đầy đủ Vỏ hộp Din-rail + Pin nuôi đồng hồ RTC + Truyền thông RS485) là Bo Mạch PLC điều khiển công nghiệp đa năng được các kỹ sư chế tạo máy và xưởng tích hợp tự động hóa tin dùng nhất trong phân khúc máy vừa và nhỏ nhờ sự bền bỉ, tính năng phong phú và hiệu quả kinh tế vượt bậc.
Sản phẩm tích hợp 8 ngõ vào số, 6 ngõ ra Transistor tốc độ cao hỗ trợ phát xung kép 100kHz điều khiển Step/Servo, cụm 6 ngõ vào Analog (3 áp + 3 dòng), 2 ngõ ra Analog, đồng hồ thực RTC lưu lịch trình và cổng Modbus RS485 cùng cổng nạp RS232 DB9, tương thích hoàn toàn phần mềm lập trình chính hãng Mitsubishi GX Works2 và GX Developer.
1. Bảng Thông Số Kỹ Thuật Chi Tiết FX3U-14MT-6AD-2DA
👉 (Gợi ý: Quý khách có thể kéo ngang bảng sang phải nếu xem trên màn hình điện thoại)
| Đặc Tính Phần Cứng |
Thông Số Kỹ Thuật & Quy Cách Chi Tiết |
| Model Sản Phẩm |
FX3U-14MT-6AD-2DA (Bản Full Vỏ + Đồng hồ + 485) |
| Điện Áp Hoạt Động (Vcc) |
DC 24V - 1A (Dải an toàn: 20.4V - 28.8VDC) |
| Ngõ Vào Số (Digital Inputs) |
8 ngõ vào (X0 - X7), chuẩn kích âm NPN Sink (0VDC) |
| Đếm Xung Tốc Độ Cao (HSC) |
Hỗ trợ 6 kênh đếm xung tốc độ cao (X0 - X5), đếm 1 pha hoặc 2 pha AB (C251, C252...) lên đến 60kHz |
| Ngõ Ra Số (Digital Outputs) |
6 ngõ ra (Y0 - Y5) dạng Transistor NPN (Khuyến cáo sử dụng tải an toàn 1A) |
| Phát Xung Điều Khiển Vị Trí |
2 kênh phát xung Y0, Y1 lên tới 100kHz (khuyến cáo 40kHz), hỗ trợ các lệnh PLSY, PLSR, ZRN, DRVI, DRVA điều khiển Servo / Step |
| Ngõ Vào Tương Tự (Analog In) |
6 kênh AD độ phân giải 12-bit (0 - 4095):
- AD0, AD1, AD2: Nhận điện áp 0 - 10V (đọc qua D8030 - D8032 hoặc lệnh RD3A)
- AD3, AD4, AD5: Nhận dòng điện 0 - 20mA / 4 - 20mA (đọc qua D8033 - D8035) |
| Ngõ Ra Tương Tự (Analog Out) |
2 kênh DA độ phân giải 12-bit (0 - 4095): Xuất áp 0 - 10V (ghi vào D8037, D8038 hoặc cấu trúc lệnh WR3A) điều khiển biến tần, van tỉ lệ |
| Đồng Hồ Thời Gian Thực (RTC) |
Tích hợp chip RTC + Khay pin nuôi CMOS, lưu giữ Giây, Phút, Giờ, Ngày, Tháng, Năm (D8013 - D8019) không mất giờ khi tắt điện |
| Cổng Truyền Thông & Nạp Code |
- 1 Cổng RS232 (chuẩn DB9 9 chân): Cổng nạp chương trình tốc độ 38.4kbps, kết nối máy tính qua cáp USB sang RS232 DB9 hoặc kết nối màn hình HMI.
- 1 Cổng RS485 (cầu đấu A+/B-): Giao thức Modbus RTU kết nối biến tần, đồng hồ nhiệt, cảm biến công nghiệp. |
| Dung Lượng Bộ Nhớ & Phần Mềm |
8.000 bước lệnh (8k steps), lập trình bằng GX Developer hoặc GX Works2 (chọn dòng FX3U / FX3G) |
| Chính Sách Bảo Hành |
12 tháng (1 Năm chính hãng, đổi mới lỗi phần cứng) |
2. Vì Sao PLC FX3U-14MT Là Lựa Chọn Tối Ưu Nhất Của Xưởng Chế Tạo Máy?
⚡ Phát Xung Kép 100kHz Cho Step/Servo
Hai ngõ ra Transistor Y0 và Y1 phát xung vuông cực bén lên đến 100kHz, đáp ứng xuất sắc cho các hệ thống bàn trượt CNC, máy dán nhãn decal tự động và định vị sản phẩm.
📊 8 Kênh Analog Đa Dạng (6 Vào + 2 Ra)
Tiết kiệm hàng triệu đồng mua module mở rộng. Đọc trực tiếp cảm biến áp suất, biến trở (0-10V) và cảm biến nhiệt độ (4-20mA), đồng thời xuất 2 kênh 0-10V điều khiển tốc độ biến tần.
⏰ Đồng Hồ Thực RTC Có Pin Nuôi Giờ
Lập trình hẹn giờ bật/tắt thiết bị theo ca sản xuất thực tế, tự động khóa máy sau thời hạn bảo hành hoặc ghi nhật ký sự cố chính xác đến từng Giờ:Phút:Giây kể cả khi mất điện.
🛡️ Vỏ Hộp Din-Rail & Cổng Modbus RS485
Vỏ nhựa kỹ thuật cài thanh ray Din-rail 35mm giúp tủ điện thẩm mỹ, cản mạt sắt rơi vào bo mạch. Cổng RS485 kết nối mượt mà với nhiều biến tần và đồng hồ công suất.
3. Bảng Tra Cứu Thanh Ghi Analog & Đồng Hồ RTC Trên GX Works2
Khi lập trình trong GX Works2 / GX Developer, kỹ sư chỉ cần gọi trực tiếp các thanh ghi hệ thống đặc biệt sau để xử lý dữ liệu:
| Chức Năng Phần Cứng |
Thanh Ghi Lập Trình |
Dải Giá Trị Thực Tế |
Ý Nghĩa Kỹ Thuật |
| Analog In 0 (AD0) |
D8030 |
0 - 4095 |
Ngõ vào áp 0 - 10V (Biến trở, cảm biến áp) |
| Analog In 1, 2 (AD1, AD2) |
D8031, D8032 |
0 - 4095 |
Ngõ vào áp 0 - 10V |
| Analog In 3, 4, 5 (AD3 - AD5) |
D8033, D8034, D8035 |
0 - 4095 (4mA xấp xỉ 819) |
Ngõ vào dòng 0 - 20mA / 4 - 20mA |
| Analog Out 0, 1 (DA0, DA1) |
D8037, D8038 |
0 - 4095 |
Xuất áp 0 - 10V điều khiển tần số biến tần |
| RTC Giây - Phút - Giờ |
D8013, D8014, D8015 |
0-59 s, 0-59 m, 0-23 h |
Thời gian thực chạy liên tục |
| RTC Ngày - Tháng - Năm |
D8016, D8017, D8018 |
1-31 d, 1-12 m, 00-99 y |
Lịch vạn niên duy trì bởi pin nuôi CMOS |
SƠ ĐỒ PHÂN BỔ CẦU ĐẤU VÀ TÍN HIỆU TRÊN FX3U-14MT-6AD-2DA
[24V] [0V] [X0] [X1] [X2] [X3] [X4] [X5] [X6] [X7]
PLC FX3U-14MT-6AD-2DA 8 In / 6 Out Transistor / 6AD 2DA / RTC / RS485
RUN LED CỔNG DB9 RS232 ERR LED
[COM0] [Y0-PUL] [Y1-PUL] [Y2-DIR] [Y3] [Y4] [Y5] [AD0-5] [DA0-1] [A+/B-]
* Ngõ vào X kích âm (NPN về 0V). Ngõ ra Y kéo xuống cực âm COM0 (nối COM0 về 0V).
4. Code Mẫu Thực Tế (Phát Xung Servo & Đọc Analog)
// VÍ DỤ 1: PHÁT XUNG ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC / SERVO QUA LỆNH PLSY
LD X0
OUT Y2 // Bật chân hướng quay Y2 (DIR = ON)
DPLSY K5000 K10000 Y0 // Phát 10.000 xung với tần số 5.000Hz tại ngõ ra Y0
// VÍ DỤ 2: ĐỌC CHIẾT ÁP TẠI AD0 VÀ XUẤT RA ĐIỀU KHIỂN TẦN SỐ BIẾN TẦN QUA DA0
LD M8000 // Luôn luôn thực thi
MOV D8030 D8037 // Gán giá trị đọc từ AD0 (0-4095) xuất thẳng ra DA0 (0-10V)
// VÍ DỤ 3: HẸN GIỜ TỰ ĐỘNG BẬT BƠM LÚC 17H00 HÀNG NGÀY QUA RTC
LD M8000
AND= D8015 K17 // Kiểm tra nếu Giờ thực tế = 17
AND= D8014 K0 // Và Phút thực tế = 00
OUT Y4 // Bật ngõ ra rơ-le Y4
5. Câu Hỏi Thường Gặp (FAQ)
PLC FX3U-14MT này có lập trình được bằng GX Works2 trên Windows 10 và 11 không?
Hoàn toàn mượt mà 100%. Bạn chỉ cần cài phần mềm Mitsubishi GX Works2 hoặc GX Developer. Khi tạo New Project, bạn chọn Series là FXCPU và Type là FX3U / FX3G. Phần mềm nhận diện và nạp rút code ổn định trên mọi phiên bản Windows 7, 10, 11 (cả 32-bit và 64-bit).
Cổng truyền thông nạp code của PLC là cổng gì và cần loại cáp nạp nào?
Bo mạch trang bị cổng chuẩn RS232 giao tiếp DB9 (cổng COM 9 chân) với tốc độ truyền 38.4kbps (không dùng cổng tròn Mini-DIN 8). Khi kết nối với máy tính, bạn chỉ cần dùng cáp chuyển đổi USB sang RS232 (đầu DB9) chuyên dụng. Vinadenki luôn có sẵn cáp nạp USB-RS232 chất lượng cao nhận driver tự động để giao kèm bo mạch.
Sản phẩm mua tại Vinadenki đã có sẵn pin nuôi đồng hồ RTC chưa?
Có. Sản phẩm phiên bản FX3U-14MT-6AD-2DA (Có vỏ + đồng hồ + 485) tại Vinadenki được lắp sẵn pin nuôi nguồn RTC chuyên dụng, đảm bảo đồng hồ thời gian thực lưu giữ giờ liên tục từ 2 đến 3 năm mà không bị mất dữ liệu khi ngắt điện nguồn 24V.
